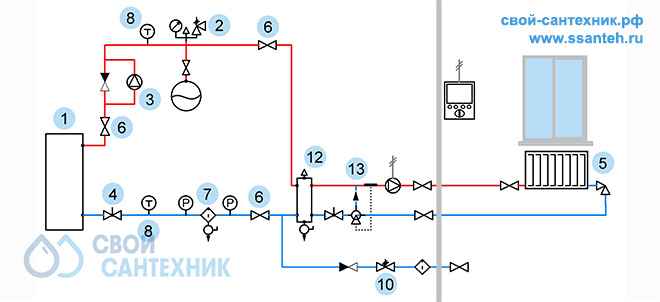

Схемой предусмотрен необходимый минимум оборудования только для обогрева дома и только радиаторным отоплением. Не предусмотрен нагрев воды для горячего водоснабжения. Предусмотрена установка термостатических регулирующего клапана на смесительном узле и автоматическое регулирование и поддержание температуры воздуха помещений дома.
Для сборки системы отопления согласно данной схемы достаточными будут навыки проведения слесарных сантехнических работ.
- Схемой предусмотрено газовое отопление помещений одноэтажного дома
- Обогрев помещений предусмотрен на 100 % радиаторным отоплением
- Циркуляция воды в системе отопления осуществляется за счет циркуляционного насоса
- Регулировка и поддержание температуры воды в системе отопления настройкой термостатического клапана
- Регулировка и поддержание температуры воздуха в помещении за счет комнатного термостата
- Защита системы отопления от чрезмерных превышений давления
- Защита системы отопления и котла от шлама
- Защита от остановки циркуляции воды в котле в случае закрытия термостатического клапана
- Автоматическая подпитка системы отопления из системы холодного водоснабжения
ВНИМАНИЕ!
При использовании незамерзающих жидкостей ознакомьтесь с паспортами оборудования на предмет совместимости с антифризами. Не забывайте, что антифриз более «капризен» к плотности соединений.
При сборке отопления по этой схеме не используйте клапаны с термостатическими головками. Это может привести к прекращению циркуляции теплоносителя и вскипанию воды в котле.
При подключении циркуляционного насоса предусмотрите отдельный выключатель/автомат.
Q котла | кВт | 12.5 | 25 | 30 |
Температура на Выходе/Входе котла | °C | 85-55 | 85-55 | 85-55 |
Максимальный расход воды в котле | м3/час | 0.368 | 0.736 | 0.880 |
Диаметр трубопровода внутренний | мм | 32 | 32 | 32 |
Объем воды в СО (системе отопления) | Л | 150 | 180 | 250 |
Давление воды в СО максимальное | Бар | 3 | 3 | 3 |
Площадь дома | 40-100 м2 | 100-150 м2 | 150-200 м2 | |
Оборудование | Артикулы для заказа | |||
1 | Котел газовый напольный стальной | Арт.06727 | Арт.06733 | Арт.06735 |
Котел газовый напольный чугун | Арт.01285 | Арт.01286 | ||
2 | Группа безопасности котла | Арт.14527 | ||
3 | Насос контура котла | Арт.15590 | ||
4 | Клапан балансировочный | Арт.15139 | ||
5 | Радиаторы отопления стальные | |||
1300 Вт | Арт.10534 | |||
1700 Вт | Арт.10535 | |||
2100 Вт | Арт.10536 | |||
6 | Запорная арматура магистральная | Арт.14607 | ||
7 | Фильтр-грязевик | Арт.00888 | ||
8 | Термометры | Арт.10975 | ||
9 | Клапан термостатический для обратной воды котла | Арт.15565 | ||
10 | Подпитка автомат. | Арт.07312 | ||
11 | Бойлер косвенного нагрева | Арт.06802 | ||
12 | Гидравлический разделитель | Арт.16817 | ||
13 | Смесительный узел |
